產品名稱：CH-STC S型傳感器
產品特點：CH-STC采用優質合金鋼材質，具有高精度，高穩定性，低外形，安裝簡便、快速等特點。適用于試驗機、配料秤、攪拌站、皮帶秤和包裝秤等，多做拉力使用，也可壓用。
量程：500N(50kg)、1 kN(100kg)、1.5kN(150kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)

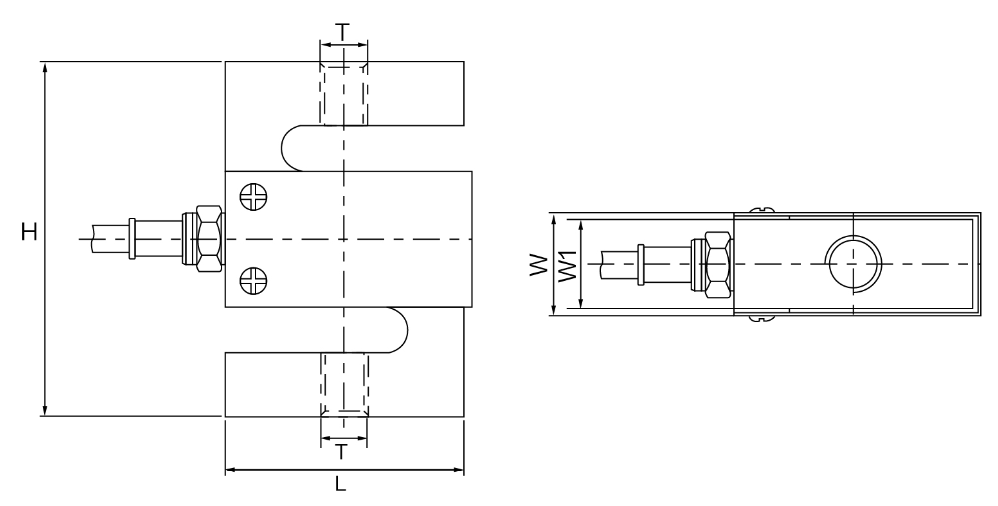

外形尺寸：
|
量程（kN） |
量程 |
|
L |
W |
W1 |
H |
T |
|
0.25,0.5,0.75 |
25,50,75 |
mm |
50.8 |
26.7 |
12.7 |
63.5 |
M6x1 |
|
1 |
100，150 |
mm |
50.8 |
23 |
19.1 |
76.2 |
M10x1.5 |
|
2.5 |
250 |
mm |
50.8 |
30.4 |
19.1 |
76.2 |
M12x1.75 |
|
5,7.5 |
500,750 |
mm |
50.8 |
25.4 |
19.1 |
76.2 |
M12x1.75 |
|
10,15 |
1000,1500 |
mm |
50.8 |
31.8 |
25.4 |
76.2 |
M12x1.75 |
|
20,25,50 |
2000,2500,5000 |
mm |
76.2 |
38.1 |
31.8 |
100.4 |
M20x1.5 |
技術參數：
|
技術參數 |
|
|
|
|
額定輸出 |
2.0mV/V±0.2% |
零點平衡 |
±1%F.S |
|
綜合精度 |
0.03%F.S |
輸入阻抗 |
380±5Ω |
|
線性、滯后性 |
±0.03%F.S |
輸出阻抗 |
350±1Ω |
|
重復性 |
±0.03%F.S |
絕緣電阻 |
≥5000MΩ |
|
蠕變 |
±0.03%F.S/30min |
允許工作電壓 |
5～15V/DC |
|
零點溫度影響 |
±0.02%/10℃ |
工作溫度范圍 |
-30℃～+70℃ |
|
輸出溫度影響 |
±0.02%/10℃ |
安全過載 |
150%F.S |
|
接線方式 |
激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃 |
||
